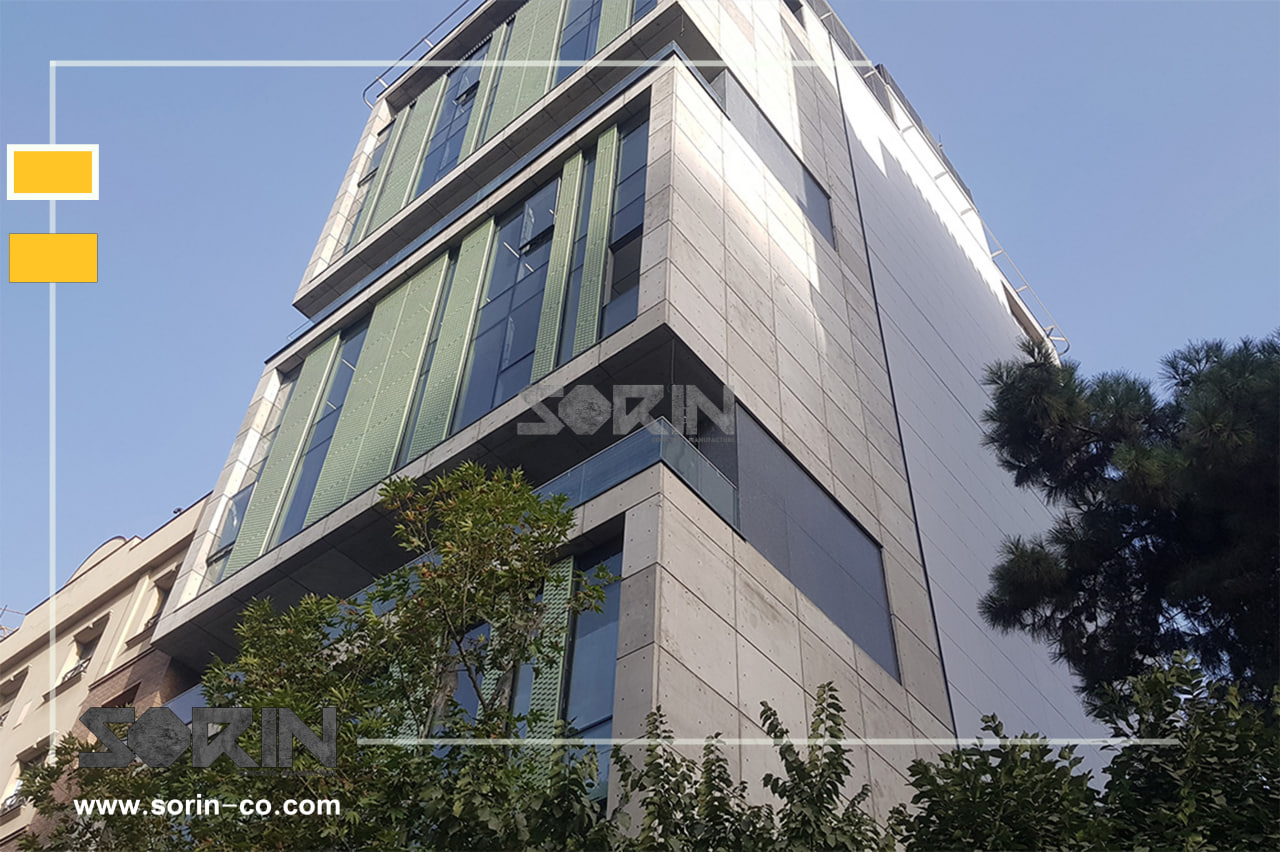

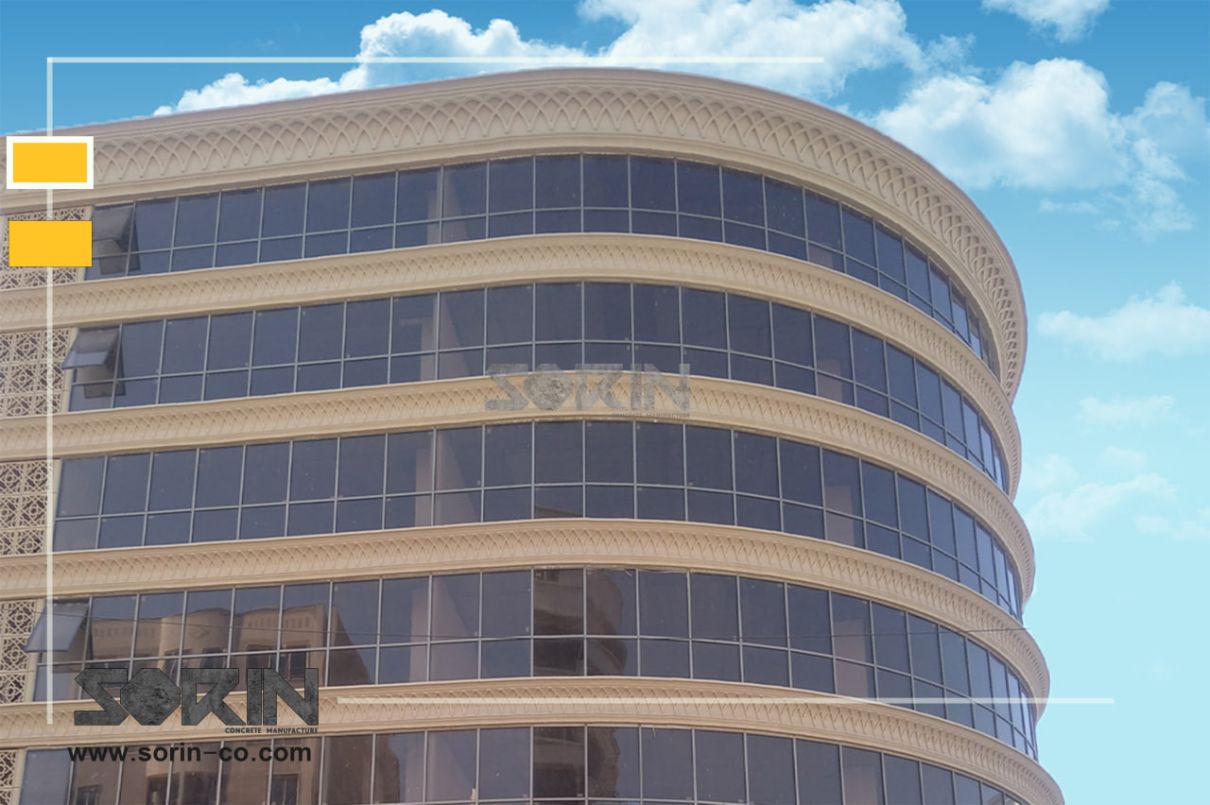

نمای GFRC و مقاومت در برابر زلزله راهکار هوشمند معماری ایمن و سبک
مقدمه
در مناطق زلزله‌خیز، انتخاب مصالح مناسب برای نمای ساختمان از اهمیت ویژه‌ای برخوردار است. نمای ساختمان نه تنها از نظر زیبایی‌شناسی اهمیت دارد، بلکه باید در شرایط ارتعاشات شدید ناشی از زلزله، توان تحمل نیروهای جانبی را داشته باشد و خطر ریزش، جدایی یا ایجاد مخاطره برای ساکنان را به حداقل برساند.

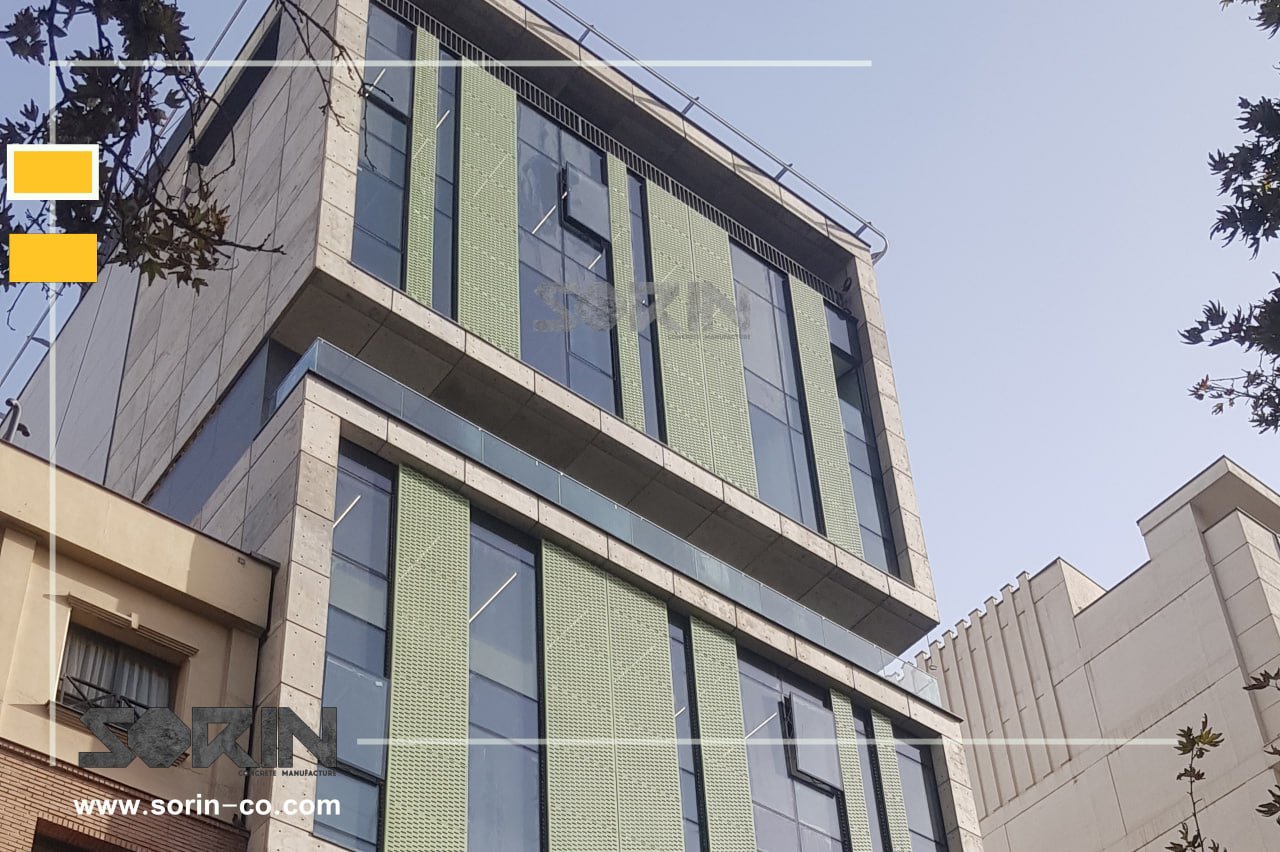

نمای GFRC (بتن تقویت‌شده با الیاف شیشه) به‌دلیل مزایایی همچون وزن کمتر نسبت به نمای بتنی سنگین، انعطاف‌پذیری بیشتر، امکان اجرای طرح‌های پیچیده و استفاده از اتصالات انعطاف‌پذیر، به عنوان یکی از گزینه‌های مناسب برای نماهای مقاوم در برابر زلزله مطرح است.
با این حال، این مزایا به تنهایی ضمانتی برای مقاومت کافی در برابر زلزله نیستند. در این مقاله، ابعاد مختلف عملکرد نمای GFRC در شرایط لرزه‌ای مورد بررسی قرار می‌گیرد.
بخش اول: معرفی GFRC — خواص، ساختار و مزایا
قبل از پرداختن به مقاومت لرزه‌ای، لازم است با ماهیت و ویژگی‌های GFRC آشنا شویم.
1. تعریف و ساختار GFRC
• GFRC مخفف عبارت Glass Fiber Reinforced Concrete است که به معنای بتن تقویت شده با الیاف شیشه‌ای مقاوم در برابر قلیایی است.
• بر خلاف بتن مسلح سنتی که در آن میلگردها تنها در بخش کششی عمل می‌کنند، در GFRC الیاف شیشه به صورت توزیعی در کل حجم ماده پخش شده و نقش تقویت کلی مقاطع را ایفا می‌کنند.
• نمای GFRC معمولاً به صورت صفحات نازک با ضخامت حدود ۱۳ تا ۱۶ میلی‌متر یا بیشتر تولید شده و به اسکلت فلزی پشتیبان متصل می‌شود.
• در طراحی اجرایی نمای GFRC از فریم‌های فلزی، اتصالات انعطاف‌پذیر، پایه‌ها و اتصالات ویژه مانند
• Flex Anchors)و( Slip Joints استفاده می‌شود تا حرکت‌های حرارتی، جابجایی‌های سازه‌ای و تنش‌های خارجی کنترل شوند.
2. مزایای GFRC نسبت به نمای بتنی سنتی یا سنگی
• وزن کمتر: وزن نمای GFRC معمولاً بین ۴۸ تا ۱۲۱ کیلوگرم بر متر مربع متغیر است که تقریباً یک‌سوم وزن نمای پیش‌ساخته بتنی است. کاهش جرم نما منجر به کاهش نیروی زلزله وارد بر نما می‌شود.
• افزایش انعطاف‌پذیری و مقاومت خمشی: توزیع یکنواخت الیاف شیشه باعث افزایش کرنش پذیری و جلوگیری از شکست ناگهانی می‌شود. مقاومت ضربه‌ای و ترک‌خوردگی GFRC نیز نسبت به ملات ساده یا نمای سنگی بالاتر است.
• قابلیت شکل‌پذیری و طراحی پیچیده: امکان تولید قالبی و استفاده از طرح‌های سه‌بعدی پیچیده در GFRC نسبت به نمای بتنی سنتی فراهم است.
• مقاومت در برابر شرایط محیطی: GFRC دارای مقاومت قابل توجهی در برابر عوامل جوی، یخبندان، رطوبت و تغییرات دما است و پس از چرخه‌های متعدد یخبندان-ذوب، تنها تغییرات جزئی نشان می‌دهد. همچنین مقاومت نسبی در برابر آتش و حرارت دارد.
با این وجود، این مزایا به تنهایی تضمینی برای عملکرد مناسب در برابر زلزله نیستند و طراحی دقیق اتصالات و جزئیات اجرایی ضروری است.
بخش دوم: الزامات طراحی سازه‌ای نمای GFRC در برابر زلزله
پس از آشنایی با مواد و ویژگی‌های GFRC، اکنون به بررسی شرایط و الزامات طراحی می‌پردازیم که نمای GFRC بتواند در هنگام زلزله عملکرد مطلوب داشته باشد.
1. تحلیل نیروهای زلزله و مفاهیم کلی
• نیروی زلزله بر نما متناسب با جرم و شتاب است؛ بنابراین کاهش جرم نما با استفاده از GFRC منجر به کاهش نیروی لرزه‌ای وارد بر نما می‌شود.
• اتصالات نما باید قادر به تحمل نیروهای برشی، کششی و لغزش نسبی بین نمای GFRC و اسکلت ساختمان باشند.
• مفاهیمی مانند محدودیت‌های جابجایی مجاز (drift limits)، انعطاف‌پذیری اتصالات (ductility)، و کنترل فشارهای محوری و برشی باید در طراحی لحاظ شوند.
• طبق راهنمای طراحی نمای GFRC، اتصالات باید تغییر مکان‌های حرارتی و رانش جانبی سازه را تحمل کنند. همچنین، نمای GFRC به عنوان یک نمای سبک وزن، باید به گونه‌ای طراحی شود که با سازه حرکت کند و از انتقال بار اضافی جلوگیری شود.
2. اتصالات و جزئیات اجرایی
• شکست اتصالات و جدا شدن نما از سازه یکی از نقاط ضعف رایج نماها در زلزله است. در GFRC، انعطاف‌پذیری اتصالات ) مانند Flex Anchors و (Slip Joints بسیار اهمیت دارد تا نما بتواند حرکت‌های نسبی کوچک را تحمل کند.
• استفاده از واشر تفلون (Teflon washers) یا اتصالات لغزنده به کاهش تمرکز تنش و تسهیل حرکت کمک می‌کند.
• نمای GFRC معمولاً دارای سازه پشتیبان فلزی (قاب‌های فولادی یا سبک) است که بارهای نما را به سازه اصلی منتقل می‌کند و باید توانایی تحمل نیروهای جانبی و رفت و برگشتی را داشته باشد.
• درزهای کنترل (expansion joints) باید در نما تعبیه شوند تا از تمرکز تنش در گوشه‌ها جلوگیری شود و امکان حرکت نسبی فراهم گردد. استفاده از پدهای ضخیم در محل اتصال پیچ‌ها نیز برای توزیع نیرو و جلوگیری از تمرکز تنش توصیه می‌شود.
• اتصالات باید توان تحمل بارهای ترکیبی (بار ثقلی، بار جانبی، نیروی عمودی) را داشته باشند و طراحی محل سوراخ‌ها و انکرها به گونه‌ای باشد که تنش موضعی بالا ایجاد نکند.
3. ضوابط و مقررات طراحی
• مطابق PCI Guide Specification for GFRC، طراحی اتصالات باید شامل بارهای زلزله و تغییرات دما، رطوبت و حرکت جانبی سازه باشد.
• استانداردهای جهانی و ملی مانند ASCE 7 در آمریکا، نمای ساختمان‌ها را نیز در تحلیل‌های لرزه‌ای وارد می‌کنند، به ویژه در نماهای سنگین یا طبقات بالاتر.
• مطالعات نشان داده‌اند که شکست نماها معمولاً در اتصالات رخ می‌دهد، بنابراین طراحی دقیق و اجرای صحیح اتصالات حیاتی است.
• محدودیت‌های جابجایی مجاز و درزهای نمایی باید به گونه‌ای طراحی شوند که بتوانند حرکت سازه را بدون ایجاد تنش متمرکز تحمل کنند.
4. رفتار دینامیکی و جذب انرژی
• نمای GFRC به دلیل جرم کمتر و نسبت جرم به سختی پایین‌تر، فرکانس طبیعی متفاوتی نسبت به نمای سنگین دارد و این ممکن است از هم‌پوشانی فرکانس‌های سازه و نما جلوگیری کند و در نتیجه انرژی لرزه‌ای کمتری به نما منتقل شود.
• در صورت نزدیکی فرکانس نما و سازه، پدیده هماهنگ شدن (resonance) رخ می‌دهد که خطر شکست را افزایش می‌دهد، بنابراین طراحی باید از وقوع این حالت جلوگیری کند.
• اگر نمای GFRC بتواند تغییر شکل‌های پلاستیک یا ترک‌های کنترل‌شده را تحمل کند، می‌تواند به جذب انرژی کمک کند، اما معمولاً نقش اصلی جذب انرژی در سازه است و نما به عنوان پوشش با بار کم عمل می‌کند.
•
بخش سوم: شواهد تجربی، مطالعات پژوهشی و محدودیت‌ها
1. مطالعات آزمایشگاهی و عددی
• در مطالعه‌ای با عنوان “Seismic vulnerability assessment of strengthened GFRC”، سطح خطر فروپاشی سازه‌های دارای GFRC نسبت به سازه‌های بتنی پیش‌فرض حدود ۲۰٫۷۳٪ بیشتر اعلام شده است. لازم به ذکر است که این مطالعه بر روی سازه‌های تقویت‌شده با GFRC بوده و الزاما نمای GFRC را بررسی نکرده است.
• در مطالعه‌ای دیگر، تأثیر لایه‌های GFRC در کاهش انرژی لرزه‌ای منتقل شده به تونل‌ها مورد بررسی قرار گرفته که نشان داده لایه GFRC می‌تواند به عنوان عایق لرزه‌ای مؤثر عمل کند.
• برخی شرکت‌های تولیدکننده GFRC گزارش داده‌اند که این مصالح در پروژه‌هایی با شرایط آب و هوایی سخت و طوفان‌های شدید مقاومت قابل توجهی داشته‌اند.
• متون معرفی GFRC نیز به مقاومت آن در برابر زلزله و عوامل محیطی اشاره دارند.
با این حال، شواهد تجربی مستقیم از عملکرد نمای GFRC در زلزله محدود است و بیشتر مطالعات بر پایه شبیه‌سازی‌ها و تحلیل‌های عددی انجام شده‌اند.
2. محدودیت‌ها و مخاطرات اصلی
• کنترل کیفیت تولید از اهمیت بالایی برخوردار است؛ توزیع یکنواخت الیاف، چسبندگی مناسب بین لایه‌ها و کیفیت بتن باید دقیقاً کنترل شود تا از ضعف‌های موضعی جلوگیری شود.
• طراحی اتصالات باید به دقت انجام شود؛ اتصالات ضعیف یا فاقد انعطاف‌پذیری کافی می‌تواند منجر به جدا شدن نما شود.
• اگر نما نتواند حرکت جانبی سازه را دنبال کند، تنش‌های زیاد به آن وارد شده و باعث ترک یا ریزش می‌شود.
• اثر خستگی ناشی از بارهای لرزه‌ای چرخه‌ای باید مدنظر قرار گیرد، به ویژه در اتصالات و درزهای نما که ممکن است منجر به خرابی تدریجی شود.
• پانل‌های بزرگ GFRC ممکن است دچار تمرکز تنش شوند؛ به همین دلیل قاب‌بندی مناسب و تقویت‌های محلی ضروری است.
• تغییرات دما و انبساط حرارتی بیشتر GFRC نسبت به بتن معمولی باید در طراحی اتصالات لحاظ شود تا از ترک‌خوردگی ناشی از دما جلوگیری شود.
بخش چهارم: تحلیل نهایی — آیا نمای GFRC واقعاً در برابر زلزله مقاوم است؟
1. نقاط قوت نمای GFRC در برابر زلزله
• وزن کمتر نمای GFRC منجر به کاهش نیروی لرزه‌ای وارد بر نما و اتصالات می‌شود.
• انعطاف‌پذیری الیاف شیشه امکان تحمل تغییر شکل‌های کوچک بدون شکست ناگهانی را فراهم می‌کند.
• طراحی اتصالات انعطاف‌پذیر موجب می‌شود نما بتواند حرکت سازه را دنبال کند و احتمال شکست کاهش یابد.
• وجود قاب فلزی پشتیبان باعث توزیع بهینه نیروها و افزایش ایمنی نما می‌شود.
2. عوامل تهدیدکننده مقاومت نمای GFRC
• طراحی اتصالات سخت و فاقد انعطاف‌پذیری مانع حرکت سازه و منجر به خرابی نما می‌شود.
• کیفیت پایین تولید و توزیع نابرابر الیاف باعث ضعف موضعی می‌شود.
• پانل‌های بزرگ بدون تقویت مناسب مستعد تمرکز تنش هستند.
• عدم در نظر گرفتن حرکت حرارتی در طراحی می‌تواند موجب ترک‌خوردگی شود.
• اگر نما نقش اصلی جذب انرژی نداشته باشد، ممکن است در زلزله‌های بزرگ آسیب ببیند.
3. نتیجه‌گیری کلی
نمای GFRC می‌تواند گزینه‌ای مناسب و مقاوم در برابر زلزله باشد، به شرطی که طراحی، تولید و اجرای آن با رعایت اصول مهندسی و استانداردهای مربوطه صورت گیرد. رعایت کیفیت طراحی اتصالات، هماهنگی رفتار نما با حرکت سازه، کنترل تولید و تحلیل دقیق لرزه‌ای از عوامل کلیدی موفقیت عملکرد نمای GFRC است.
